HZS50型混凝土攪拌站是鴻達集團攪拌站系列中的小型產品,是由供料、配料、攪拌、電氣控制及鋼結構部件組成的半自動混凝土拌制成套設備。適用于小規模的建筑工地、預制件廠和商品混凝土生產廠。其主要特點如下:
采用組合式結構、單元模塊化,安裝、搬遷十分方便。
攪拌主機及骨料提升采用 JS1000B型雙臥軸強制式混凝土攪拌機,攪拌質量好,效率高。
骨料配料采用 HPD1600A型配料機,計量準確,生產效率高。
粉料采用電子秤計量,配料精度高。
水采用電子秤計量,配料精度高。

|
主要技術性能參數 |
|
規格型號 |
HZS50A |
|
理論生產率 |
50m3/h |
|
攪拌主機 |
JS1000B |
|
攪拌主機功率 |
2X18.5KW |
|
最大骨料粒徑 |
80mm |
|
攪拌出料容量 |
1.0m3 |
|
上料方式 |
提升斗 |
|
配料站 |
HPD1600A |
|
骨料計量 |
3000Kg ±2% |
|
水泥計量 |
600Kg ±1% |
|
水(流量計量) |
400Kg ±1% |
|
上料高度 |
2.58m |
|
出料高度 |
2.7m/3.8 m |
|

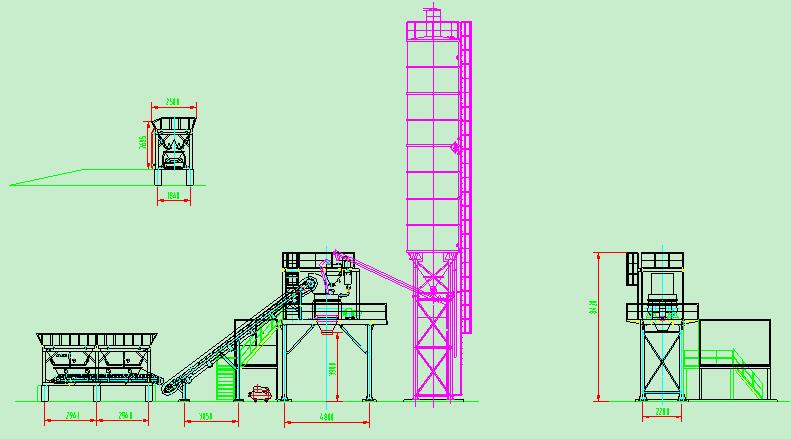

外型尺寸(工作狀態)
(長X寬X高) |
10867 mm X4070 mm X6560 mm(出料高度2.7m) |
|
17012 mm X4070 mm X8400 mm(出料高度3.8m) |
|
整機功率 |
85.0KW |
|
整機質量 |
14870Kg (出料高度2.7m) |
|
17570Kg (出料高度3.8m) |
|
控制模式 |
半自動配料,手動操作 |
|
粉罐(選配件) |
根據用戶需要,有50T、100T任意數量可選 |
|
水泥螺旋(選配件) |
每個粉罐需配一條φ219螺旋 |
HZS50A商品砼攪拌站配置表
|
分項 |
配置 |
規格、型號 |
數量 |
單位 |
|
1、配料系統
PL1600 |
骨料倉 |
骨料倉3x13m3 |
1 |
套 |
|
骨料計量倉 |
|
1 |
個 |
|
稱重傳感器 |
|
1 |
套 |
|
骨料輸出皮帶機 |
800 mm寬(帶清掃器) |
1 |
套 |
|
氣缸 |
SI-100-300 |
6 |
件 |
|
振動器 |
|
2 |
件 |
|
振動器 |
|
1 |
件 |
|
框架 |
|
1 |
套 |
|
2、骨料提升系統 |
1米槽形皮帶 |
1000mm寬,37° |
1 |
套 |
|
電動滾筒 |
15.0KW |
1 |
件 |
|
張緊裝置 |
|
1 |
套 |
|
皮帶清掃器 |
|
1 |
套 |
|
上、下托輥 |
|
1 |
套 |
|
機架 |
|
1 |
套 |
|
3、攪拌主機 |
JS1000A鋼結構 |
|
1 |
套 |
|
減速機 |
|
2 |
件 |
|
電機 |
22KW |
2 |
件 |
|
卸料系統 |
|
1 |
套 |
|
潤滑系統 |
|
1 |
套 |
|
軸端主密封件 |
|
1 |
套 |
|
4、攪拌主樓 |
主樓支腿 |
|
1 |
套 |
|
成品料接料斗 |
|
1 |
套 |
|
攪拌層 |
|
1 |
套 |
|
計量層 |
|
1 |
套 |
|
樓梯走道 |
|
1 |
套 |
|
振動器 |
|
1 |
件 |
|
主機清洗系統 |
SL40A |
1 |
套 |
|
5、水計 量系統 |
水計量箱 |
|
1 |
套 |
|
水秤 |
|
3 |
件 |
|
蝶閥 |
|
1 |
套 |
|
熱水泵 |
|
1 |
件 |
|
管道 |
|
1 |
件 |
|
6、水泥 計量系統 |
計量倉 |
|
1 |
套 |
|
稱重傳感器 |
|
3 |
件 |
|
蝴蝶閥 |
|
1 |
件 |
|
振動器 |
|
1 |
件 |
|
7、外加劑計量系統 |
外加劑計量箱 |
|
1 |
套 |
|
管路 |
|
1 |
套 |
|
稱重傳感器 |
|
1 |
件 |
|
蝴蝶閥 |
|
1 |
件 |
|
外加劑泵 |
|
1 |
件 |
|
8、氣動系統 |
空氣壓縮機 |
|
1 |
件 |
|
電磁閥(整套) |
|
1 |
套 |
|
管路系統 |
|
1 |
套 |
|
儲氣罐 |
|
2 |
件 |
|
9、電控系統 |
強電柜 |
|
1 |
套 |
|
弱電柜 |
|
1 |
套 |
|
控制操作臺 |
|
1 |
套 |
|
控制室 |
|
1 |
套 |
|
管理控制機 |
|
1 |
套 |
|
液晶顯示器 |
|
1 |
套 |
|
接觸器 |
|
1 |
套 |
|
自動開關 |
|
1 |
套 |
|
微型繼電器 |
|
1 |
套 |
|
熱繼電器 |
|
1 |
套 |
|
PLC |
|
1 |
套 |
|
稱重變送器 |
|
1 |
套 |
|
UPS |
|
1 |
套 |
|
空調 |
|
1 |
套 |
|
電控輔件 |
|
1 |
套 |
|
打印機 |
|
1 |
套 |
|
連接電纜及附件 |
|
1 |
套 |
|
11、粉料供給系統(用戶自選件) |
水泥螺旋 |
φ219;數量按需 |
|
件 |
|
粉罐 |
大小及數量按需 |
|
個 |
注:1、總功率中不含螺旋機功率;2、根據用戶需要,可以進行非標設計;3、可以組合成雙站或多站;4、參合料包括粉煤灰、礦粉、膨脹劑等;5、由于設計改進,以上參數有可能變化,以產品為準。
|
