HZS50型混凝土簡易站是鴻達集團攪拌站系列中的小型產品，是由供料、配料、攪拌、電氣控制及鋼結構部件組成的半自動混凝土拌制成套設備。適用于小規模的建筑工地、預制件廠和商品混凝土生產廠。其主要特點如下：
采用組合式結構、單元模塊化，安裝、搬遷十分方便。
攪拌主機及骨料提升采用 JS1000B型雙臥軸強制式混凝土攪拌機，攪拌質量好，效率高。
骨料配料采用 HPD1600A型配料機，計量準確，生產效率高。
粉料采用電子秤計量，配料精度高。
水采用電子秤計量，配料精度高。
|
主要技術性能參數 |
|
規格型號 |
HZS50 |
|
理論生產率 |
50m3/h |
|
攪拌主機 |
JS1000B |
|
攪拌主機功率 |
2X18.5KW |
|
最大骨料粒徑 |
80mm |
|
攪拌出料容量 |
1.0m3 |
|
上料方式 |
提升斗 |
|
配料站 |
HPD1600A |
|
骨料計量 |
3000Kg ±2% |
|
水泥計量 |
600Kg ±1% |
|
水（流量計量） |
400Kg ±1% |
|
上料高度 |
2.58m |
|
出料高度 |
2.7m/3.8 m |
|
外型尺寸（工作狀態）
（長X寬X高） |
10867 mm X4070 mm X6560 mm(出料高度2.7m) |
|
17012 mm X4070 mm X8400 mm(出料高度3.8m) |
|
整機功率 |
85.0KW |
|
整機質量 |
14870Kg (出料高度2.7m) |
|
17570Kg (出料高度3.8m) |
|
控制模式 |
半自動配料，手動操作 |
|
粉罐（選配件） |
根據用戶需要，有50T、100T任意數量可選 |
|
水泥螺旋（選配件） |
每個粉罐需配一條φ219螺旋 |
HZS50簡易組合砼站（半自動2.7米）配置表
|
序號 |
名稱 |
規格型號 |
數量 |
單位 |
備 注 |
|
1 |
配料站 |
骨料倉（3.5m3） |
HPD1600A |
3 |
個 |
|
|
計量倉 |
1 |
個 |
|
|
計量傳感器 |
1 |
套 |
|
|
出料皮帶機 |
4 |
條 |
|
|
2 |
骨料提升斗 |
卷揚機構 |
18.5kw |
1 |
套 |
|
|
提升料斗 |
1 |
個 |
|
|
軌道架 |
1 |
套 |
|
|
3 |
攪拌主機
（2.7m卸料高度） |
攪拌機體 |
JS1000 |
1 |
個 |
|
|
潤滑系統 |
濃油泵 |
1 |
套 |
|
|
卸料系統 |
電動推桿DT100030-Ⅱ |
1 |
套 |
|
|
襯板 |
耐磨鑄鐵 |
1 |
套 |
|
|
4 |
水計量系統 |
水稱 |
|
1 |
套 |
|
|
水計量斗 |
|
1 |
個 |
|
|
蝶閥 |
|
1 |
個 |
|
|
水泵 |
|
1 |
個 |
|
|
管道閥門系統 |
|
1 |
套 |
|
|
5 |
水泥計量系統 |
水泥計量斗 |
|
1 |
個 |
|
|
水泥稱 |
|
1 |
套 |
|
|
蝶閥 |
|
1 |
個 |
|
|
震動器 |
|
1 |
個 |
|
|
6 |
氣動系統 |
空壓機 |
|
1 |
個 |
|
|
氣路系統 |
|
1 |
套 |
|
|
7 |
電控系統 |
|
操作臺(含強電盤) |
1 |
套 |
|
|
8 |
粉料供給系統（用戶自選件） |
螺旋 |
φ219；數量按需 |
|
條 |
|
|
粉罐 |
大小及數量按需 |
|
個 |
|

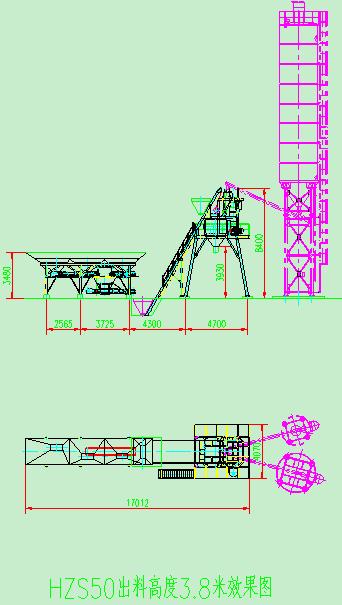

HZS50簡易組合砼站（半自動3.8米）配置表
|
序號 |
名稱 |
規格型號 |
數量 |
單位 |
備 注 |
|
1 |
配料站 |
骨料倉（3.5m3） |
HPD1600A |
3 |
個 |
|
|
計量倉 |
1 |
個 |
|
|
計量傳感器 |
1 |
套 |
|
|
出料皮帶機 |
4 |
條 |
|
|
2 |
骨料提升斗 |
卷揚機構 |
18.5kw |
1 |
套 |
|
|
提升料斗 |
1 |
個 |
|
|
軌道架 |
1 |
套 |
|
|
3 |
攪拌主機
（3.8m卸料高度） |
攪拌機體 |
JS1000 |
1 |
個 |
|
|
潤滑系統 |
濃油泵 |
1 |
套 |
|
|
卸料系統 |
電動推桿DT100030-Ⅱ |
1 |
套 |
|
|
襯板 |
耐磨鑄鐵 |
1 |
套 |
|
|
4 |
接料斗 |
接料斗體 |
|
1 |
個 |
|
|
震動器 |
|
1 |
個 |
|
|
5 |
水計量系統 |
水稱 |
|
1 |
套 |
|
|
水計量斗 |
|
1 |
個 |
|
|
蝶閥 |
|
1 |
個 |
|
|
水泵 |
|
1 |
個 |
|
|
管道閥門系統 |
|
1 |
套 |
|
|
6 |
水泥計量系統 |
水泥計量斗 |
|
1 |
個 |
|
|
水泥稱 |
|
1 |
套 |
|
|
蝶閥 |
|
1 |
個 |
|
|
震動器 |
|
1 |
個 |
|
|
7 |
氣動系統 |
空壓機 |
|
1 |
個 |
|
|
氣路系統 |
|
1 |
套 |
|
|
8 |
電控系統 |
|
操作臺(含強電盤) |
1 |
套 |
|
|
9 |
粉料供給系統（用戶自選件） |
螺旋 |
φ219；數量按需 |
|
條 |
|
|
粉罐 |
大小及數量按需 |
|
個 |
|
注：
1、總功率中不含螺旋機功率；
2、根據用戶需要，可以進行非標設計；
3、由于設計改進，以上參數有可能變化，以產品為準。
|
